Scan to BIM appliqué à l'industrie : modélisation 3D d'une usine de valorisation énergétique
Pour ce projet de numérisation de site industriel, IMAG'ING a déployé une méthodologie de scan to BIM appliquée à l’industrie afin de créer une réplique numérique fidèle d’une Usine de Valorisation Énergétique (UVE). Cette maquette précise permet aujourd’hui à l’exploitant de planifier ses futures infrastructures avec une grande fiabilité. Découvrez les coulisses de cette intervention technique.
La capture de réalité au service de la gestion d'actifs
L’enjeu de cette mission consistait à produire une maquette numérique globale intégrant l’environnement complet du site. Pour y parvenir, l’utilisation de scanners laser 3D haute performance a permis de figer la géométrie du génie civil, des structures et des équipements complexes.
Cette phase initiale de relevé est cruciale pour garantir la cohérence des données. En numérisant l’ensemble des structures, de la voirie aux équipements process, nous fournissons une base de travail fiable pour toutes les études d’ingénierie ultérieures. Le
scan to BIM transforme ainsi un site industriel physique en une base de données exploitable et évolutive.
Une méthodologie hybride pour un relevé 3D exhaustif
Pour capter chaque recoin de l’usine, IMAG'ING a
combiné deux technologies de scan 3D. L’usage de scanners laser 3D statiques a été privilégié pour les zones techniques exigeant une précision millimétrique. En complément, un scanner dynamique a permis d’accélérer la couverture des très grandes surfaces au sol.

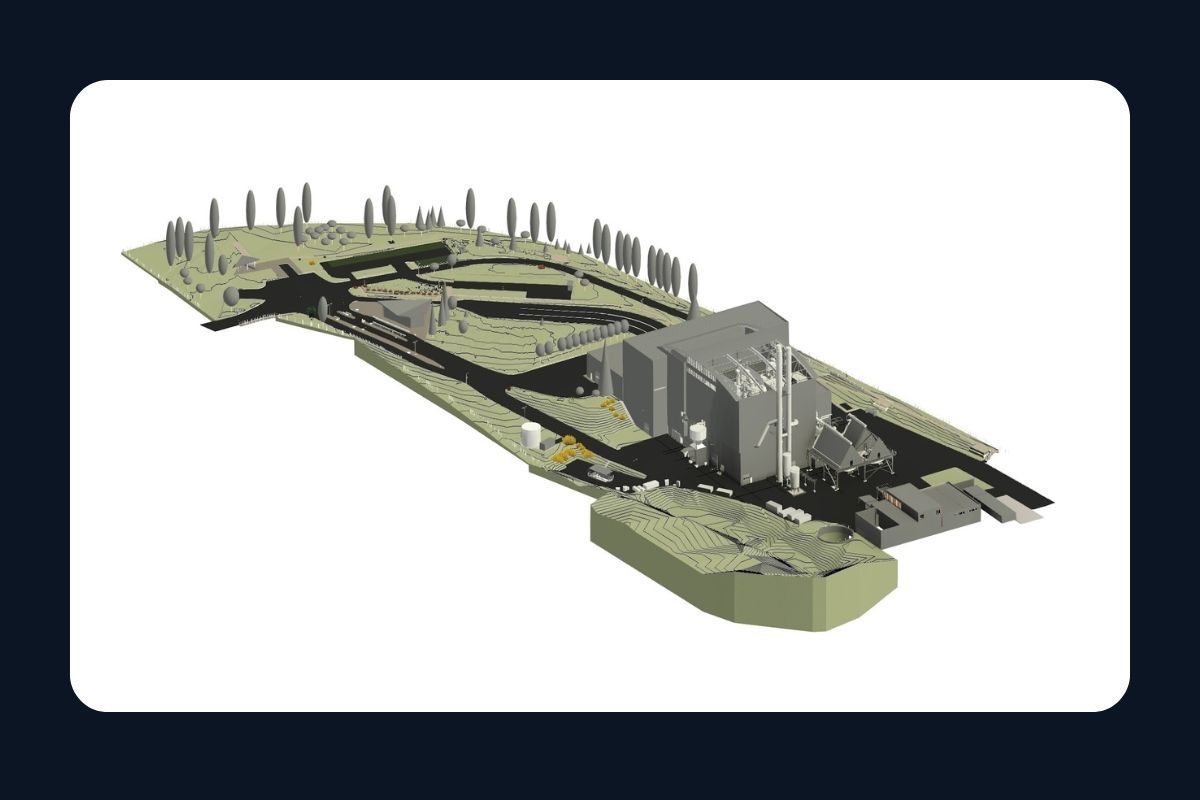

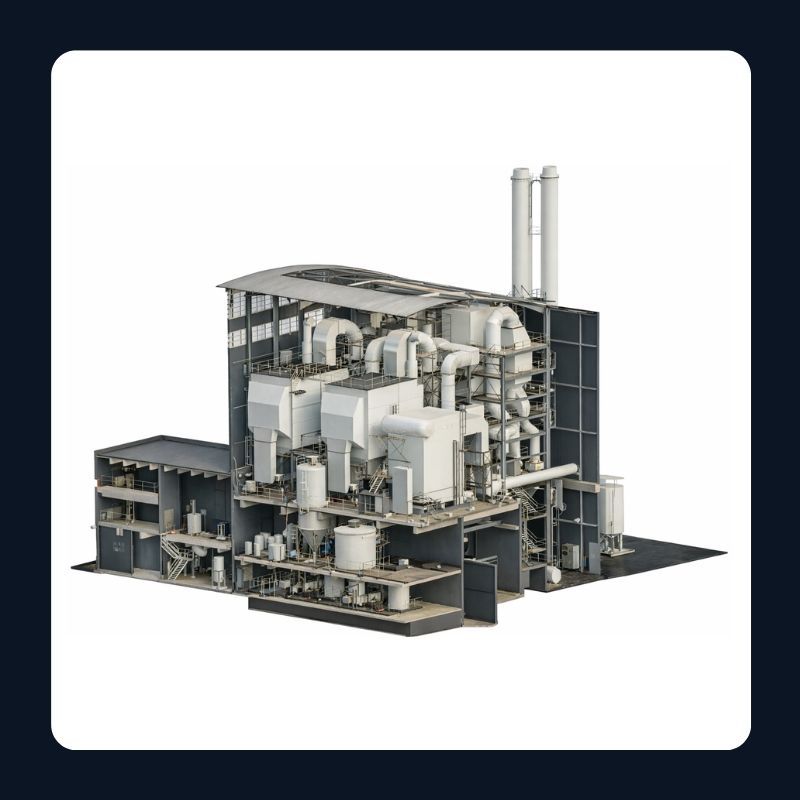

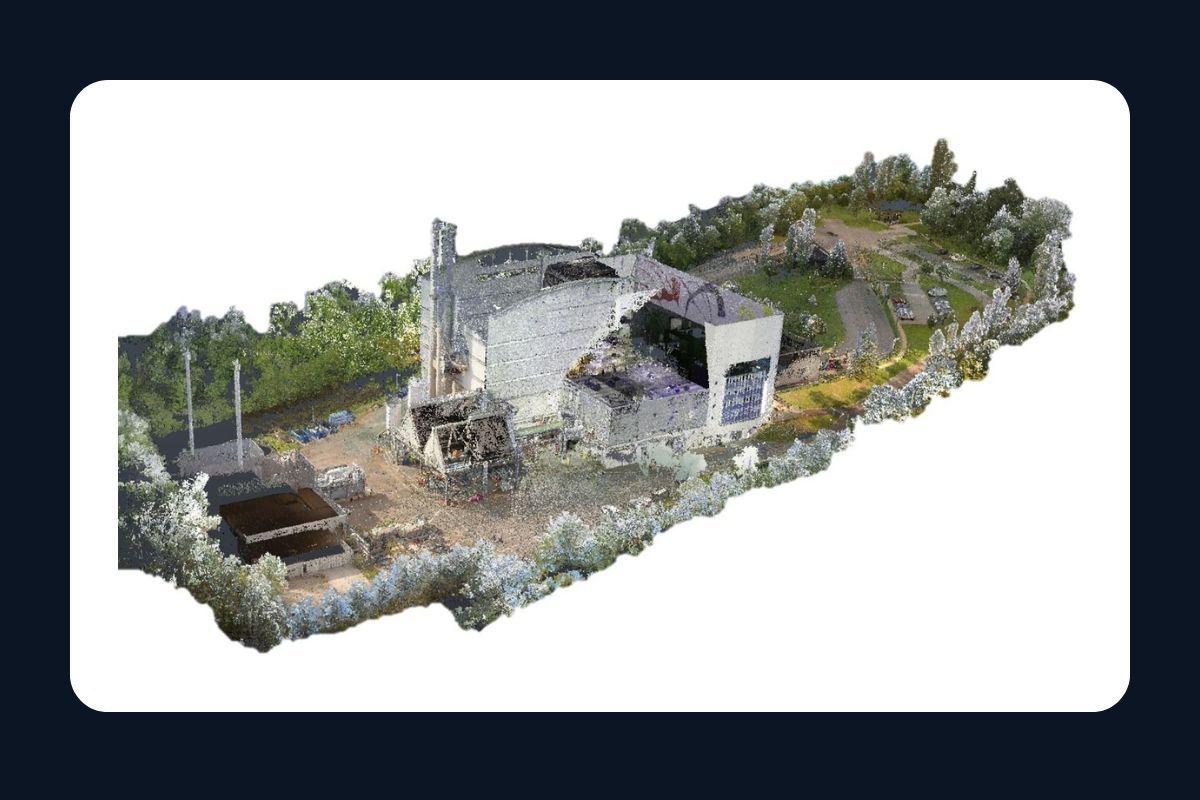

L'intervention a couvert des volumes impressionnants : 40 000 m² de terrain et 10 000 m² de sol intérieur. Toutes ces sources de données ont été géoréférencées pour constituer un nuage de points unique. Le résultat final, livré au format Revit (.rvt), décompose le site par lots (structure, équipements, gaines), offrant une clarté de lecture indispensable pour la maintenance et les travaux neufs.
Les chiffres clés de l'intervention
- 40 000 m² de terrain et 10 000 m² de bâtiments.
- Combinaison de relevés statiques et dynamiques.
- Maquettes numériques livrées par lot sous Revit.
