Scan-to-BIM für die Industrie: 3D-Modellierung einer thermischen Abfallverwertungsanlage
Die Digitalisierung komplexer Standorte ist ein Grundpfeiler moderner Industriestrategien. Für dieses Großprojekt hat IMAG'ING eine methode zum scan to bim industrie implementiert, um ein originalgetreues digitales Abbild einer thermischen Abfallverwertungsanlage zu erstellen. Dieses präzise Bestandsmodell ermöglicht es dem Betreiber heute, zukünftige Infrastrukturen mit maximaler Zuverlässigkeit zu planen. Erfahren Sie mehr über die Details dieses technischen Einsatzes.
Realitätserfassung im Dienste des Asset Managements
Die Herausforderung dieser Mission bestand darin, ein globales digitales Modell zu erstellen, das die vollständige Umgebung des Standorts einbezieht. Um dies zu erreichen, ermöglichte der Einsatz hochpräziser geräte für das 3d-laserscanning für gebäude die exakte Erfassung der Geometrie von Hochbau, Infrastruktur und komplexen Industrieanlagen.
Diese erste Vermessungsphase ist entscheidend, um die Konsistenz der Daten zu gewährleisten. Durch die Digitalisierung aller Strukturen, von den Verkehrswegen bis hin zu den Prozessanlagen, bieten wir eine verlässliche Arbeitsgrundlage für alle folgenden Planungs- und Ingenieurstudien. Das verfahren zum scan to bim industrie verwandelt so einen physischen Industriestandort in eine nutzbare und erweiterbare Datenbank.
Eine hybride Methodik für eine lückenlose 3D-Vermessung

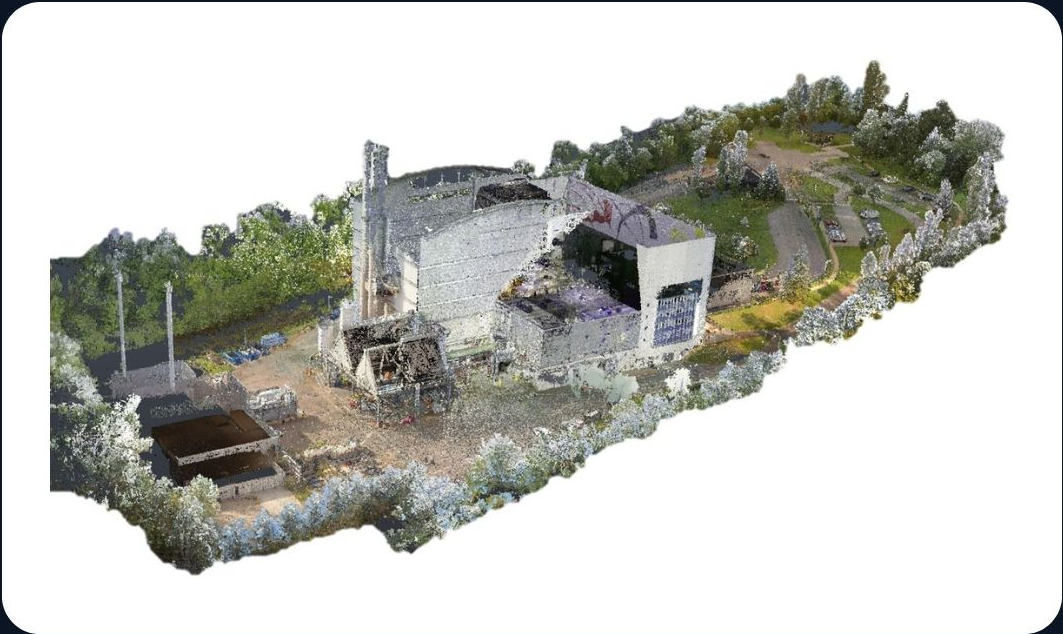

Um jeden Winkel der Anlage optimal zu erfassen, hat IMAG'ING verschiedene Scan-Technologien kombiniert. Der Einsatz von statischen Systemen für das 3d-laserscanning für gebäude wurde für technische Bereiche bevorzugt, die eine millimetergenaue Präzision erfordern. Ergänzend ermöglichte ein mobiles, dynamisches Scansystem eine schnellere Erfassung der sehr großen Bodenflächen.

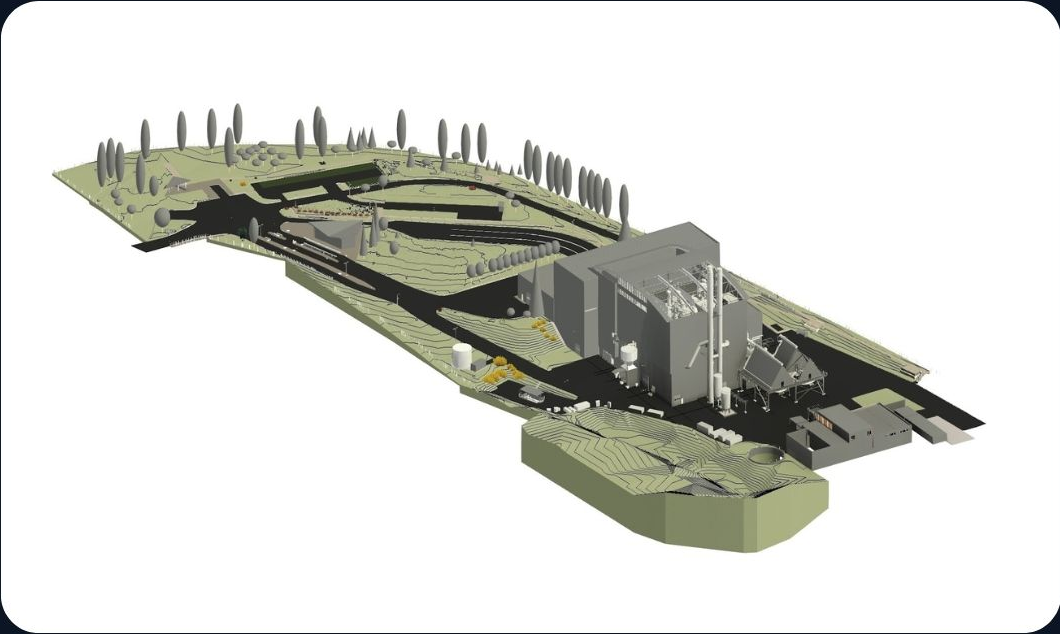

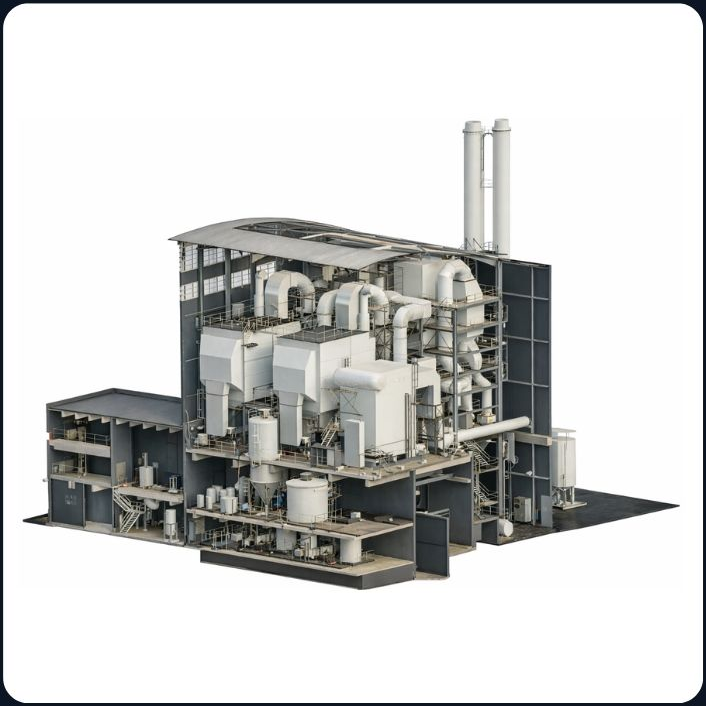

Der Einsatz umfasste beeindruckende Dimensionen: 40.000 Quadratmeter Grundstücksfläche und 10.000 Quadratmeter Innenbaufeld. Alle diese Datenquellen wurden georeferenziert, um eine einheitliche Punktwolke zu bilden. Das Endergebnis, das im Revit-Format geliefert wurde, gliedert den Standort nach Gewerken wie Tragwerk, Ausrüstung, Rohrleitungen und Kanäle auf und bietet eine unverzichtbare Übersicht für die Wartung und zukünftige Erweiterungen.
Die Kennzahlen des Projekts
- Gesamtfläche: 40.000 Quadratmeter Grundstück und 10.000 Quadratmeter Gebäudefläche.
- Technische Präzision: Kombination aus statischen und dynamischen Messungen.
- BIM-Lieferobjekte: Digitale Modelle gewerkespezifisch in Revit bereitgestellt.
