3D-Gebäudemodellierung: Lastenermittlung von Bestandsnetzen auf Tragwerken
Die Installation von Solaranlagen auf Industriedächern erfordert eine lückenlose Kenntnis der bestehenden Baustruktur. Bei diesem Großprojekt auf einer Fläche von 50.000 m² bestand die Herausforderung darin, die aktuelle Gewichtsbelastung exakt zu quantifizieren, um die Machbarkeit des Photovoltaik-Projekts zu validieren. Durch eine lückenlose 3d gebäudemodellierung lieferte IMAG'ING dem Statik-Ingenieurbüro verlässliche Daten zur Berechnung der Tragfähigkeit. Erfahren Sie mehr über unsere Methodik.
Wie funktioniert die dimensionelle Messtechnik im laufenden Betrieb?
Unser multidisziplinäres Team führte die vollständige Digitalisierung des Stahlstrudels und des Dachtragwerks durch. Die Arbeit auf einem 50.000 m² großen Industriegelände bei laufender Produktion ist eine technische Herausforderung, die wir dank unserer Verfahren zur 3d-vermessung in sensiblen bereichen sicher beherrschen. Die dadurch gewonnene hochdichte Punktwolke bildete das exakte digitale Abbild für die weiteren Schritte.

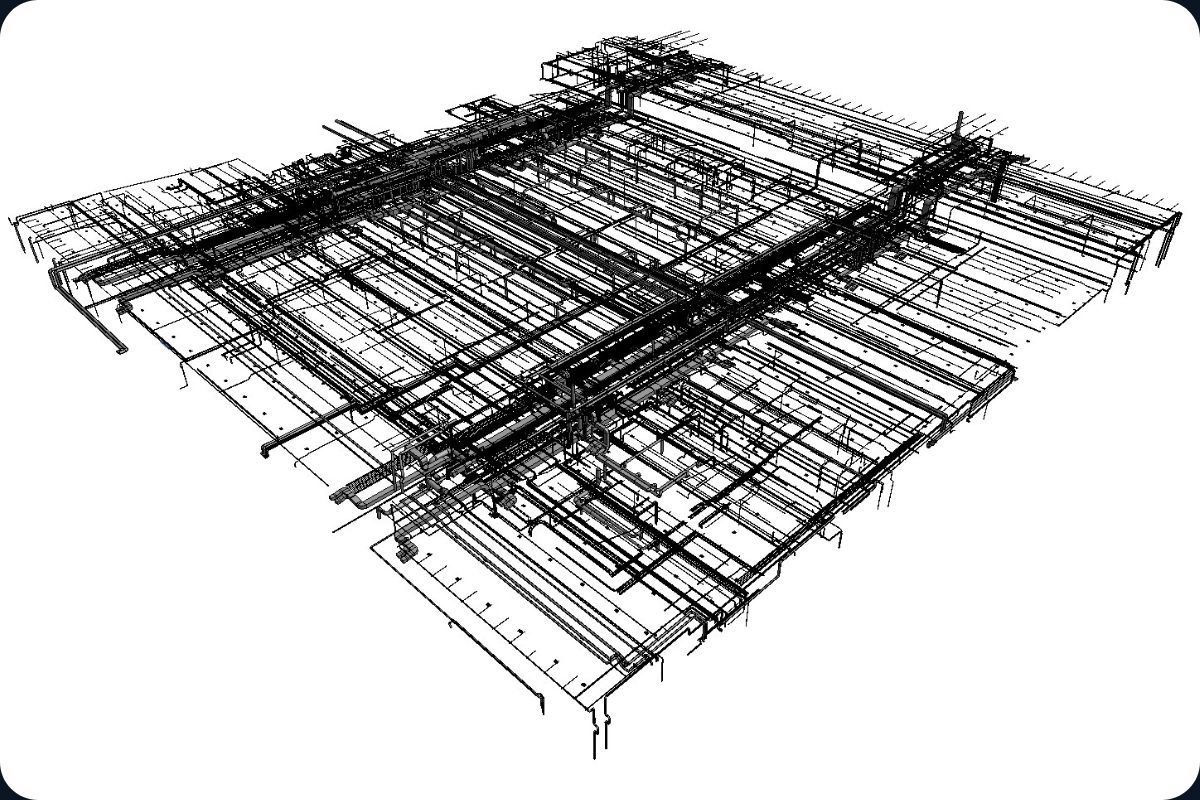

Das Ziel bestand nicht nur darin, das Tragwerk zu scannen, sondern jedes einzelne abgehängte Element zu erfassen. Auf Basis dieser Realitätserfassung haben unsere Experten eine detaillierte 3d gebäudemodellierung durchgeführt, die Kabeltrassen und mehr als 63 km Rohrleitungen umfasst. Diese extreme Präzision ist unerlässlich, um eine rohe Punktwolke in ein strukturiertes, verwertbares Engineering-Modell zu überführen.
Hochpräzise Kontrolle ohne Stillstand Ihrer Werkzeugmaschinen
Nachdem die Geometrie digital erfasst war, diente das Bestandsmodell als zentrale Grundlage zur Bewertung der Lastenverteilung auf die bestehende Metallstruktur. Durch die genaue Identifizierung der Positionierung und Art der vom Dachtragwerk getragenen Versorgungsnetze haben wir eine originalgetreue Kartierung des Ist-Zustands erstellt.

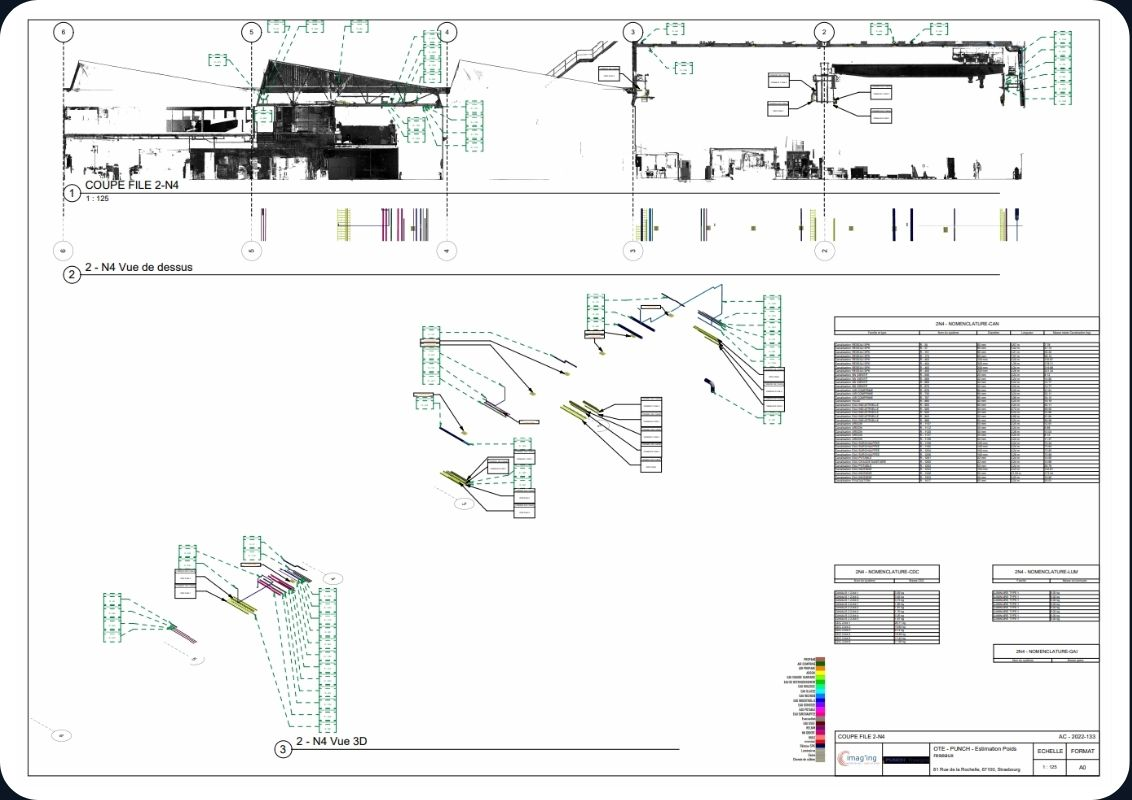

Die Pläne und BIM-Modelle (bereitgestellt in den Formaten Revit .rvt, Navisworks .nwd und IFC) ermöglichten es dem Statiker, diese Daten direkt in seine Berechnungssoftware zu integrieren. Dieser Workflow mittels 3d gebäudemodellierung sichert die Entscheidungsfindung für zukünftige Baumaßnahmen: Der Kunde konnte die tatsächliche Tragfähigkeit seines Hallendachs prüfen und die Installation der Solaranlagen in aller Sicherheit planen.
Welche konkreten Vorteile ergeben sich für Ihre Industrieproduktion?
- Verkürzung der technischen Stillstandszeiten: Deutlich weniger Zeitaufwand vor Ort bei der Bestandsaufnahme verhindert teure Verzögerungen.
- Senkung der Ausschussquote: Optimale Konformität der Werkzeugmaschinen und der Struktur sichert die Produktionsqualität.
- Zertifizierte Sicherheit: MASE-zertifizierte Einsätze für anspruchsvolle Industrieumgebungen (Kernkraft, Petrochemie).
