Suivre les déformations d'un mélangeur de fonte : quatre états, un même référentiel 3D

Deux dégradations qui n'ont pas la même signature

La structure se déforme sous l'effet des cycles thermiques. Dilatation, rotation, torsion : le mélangeur ne revient jamais exactement à sa géométrie initiale, et ces mouvements se lisent sur le positionnement des flasques comme sur la déformation de la virole.

Le garnissage réfractaire, lui, s'use de l'intérieur. Son épaisseur diminue de façon irrégulière, selon les zones de contact avec la fonte et les chocs thermiques subis. Or c'est précisément cette épaisseur qui protège la structure.

Les deux dégradations sont liées, mais elles ne se mesurent pas de la même manière : la première sur l'extérieur de l'équipement, la seconde sur son intérieur. Une campagne utile doit donc couvrir les deux, ce qui explique le protocole retenu.

Ce que la campagne a mesuré

L'objectif était d'obtenir une vision précise de l'état géométrique de l'équipement, à chaud comme à froid, en intérieur comme en extérieur. Nous nous sommes appuyés sur des relevés laser 3D, qui collectent rapidement une donnée dimensionnelle dense, sans contact, avec une précision millimétrique. Les nuages de points obtenus servent ensuite de base à trois usages distincts : le contrôle dimensionnel, la comparaison des états successifs, et la modélisation 3D de référence.

L'analyse a porté sur quatre familles de phénomènes :

• le positionnement des flasques ;
• la déformation de la virole ;
• les phénomènes de dilatation, de rotation et de torsion ;
• l'usure du garnissage réfractaire.

Quatre états comparés, plutôt qu'une mesure isolée

C'est le point de méthode qui fait la valeur de la campagne. Les contrôles précédents avaient déjà permis de suivre les déformations de l'ensemble du mélangeur en comparant quatre états de fonctionnement :

• à froid, avec réfractaire neuf : l'état de référence, celui auquel tout le reste se compare ;
• à chaud : la géométrie réelle en exploitation, dilatations comprises ;
• à froid, avec réfractaire usé : ce que le cycle a laissé comme déformation résiduelle ;
• à froid, sans réfractaire : la structure nue, débarrassée de ce qui la masque.



Pris séparément, chacun de ces états ne renseigne que sur lui-même. C'est leur superposition numérique qui produit l'information utile : elle permet de comparer les géométries dans le temps et d'objectiver les évolutions de l'équipement, au lieu de les estimer.

Pourquoi le sans contact n'est pas un détail sur cet équipement ?

La mesure traditionnelle se heurte ici à trois obstacles simultanés. La température interdit l'approche pendant l'exploitation. L'accessibilité est mauvaise, entre les structures qui entourent le mélangeur et le confinement de son intérieur. Et l'échelle de la pièce rend illusoire toute mesure ponctuelle : on ne caractérise pas la torsion d'une virole avec un mètre. Le relevé laser 3D contourne les trois. Il ne demande aucun contact, donc ni cible à coller ni accès à créer pour aller les poser. Il produit une donnée dense plutôt que quelques points, ce qui autorise une analyse de forme et pas seulement de cote. Et il réduit le temps de présence sur site, ce qui compte quand la fenêtre d'accès est celle d'un arrêt technique.

Du nuage de points au référentiel exploitable

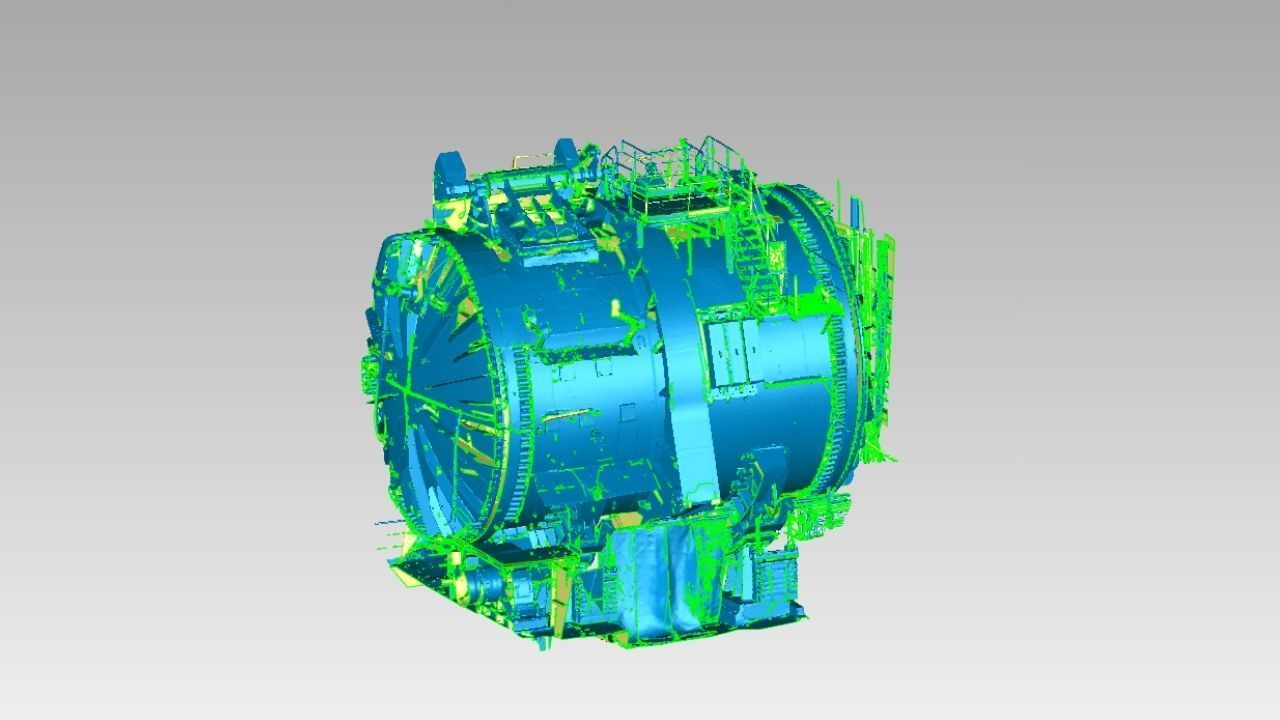

Un nuage brut ne se compare pas. Il est assemblé, filtré, colorisé et géoréférencé et c'est cette dernière étape qui conditionne tout le suivi ultérieur. À partir de là, deux livrables répondent à deux besoins différents. Le maillage restitue la surface réelle, écarts compris. C'est lui qui sert au contrôle de l'usure du réfractaire, parce qu'il ne lisse rien. Tandis que la modélisation 3D produit un référentiel propre, réutilisable en étude : implantation, reconception de pièce, préparation d'intervention. La base numérique constituée en 2026 pourra ainsi être reprise lors des futurs contrôles, pour suivre l'évolution du mélangeur sur plusieurs cycles d'exploitation.

Contrôle dimensionnel et contrôle non destructif : ce que la mesure 3D fait, et ce qu'elle ne fait pas

Autant poser la limite, parce que les deux démarches se croisent souvent sur un même arrêt. Le relevé laser 3D caractérise une géométrie : forme, position, épaisseur apparente, écart à un état antérieur. Il ne dit rien de la santé de la matière : une fissure interne ou une évolution métallurgique relèvent du contrôle non destructif.

Les deux se complètent donc plutôt qu'ils ne se substituent. Sur un équipement comme celui-ci, la mesure 3D indique où la structure travaille et où le réfractaire recule ; c'est souvent elle qui désigne les zones sur lesquelles un CND devra ensuite se concentrer, au lieu d'en contrôler l'intégralité.

Ce que l'exploitant en retire

Trois choses, et aucune n'est de nature documentaire.

Il dispose d'abord d'un référentiel 3D fiable pour documenter l'état de son installation, c'est-à-dire d'un état daté et opposable plutôt que d'une appréciation.

Il peut ensuite anticiper les opérations de maintenance. Connaître l'usure réelle du garnissage, c'est décider d'un remplacement sur une mesure et non sur un calendrier théorique — ou, moins bien, sur un incident.

Il sécurise enfin ses décisions techniques. Quand il faut trancher entre prolonger une campagne et arrêter pour réfection, un écart mesuré pèse plus lourd que l'estimation la plus expérimentée.

L'intérêt se construit dans le temps

Une campagne isolée donne un état ; deux campagnes donnent une tendance. C'est la tendance qui permet de prévoir, et c'est la raison pour laquelle ce type de contrôle prend tout son sens en suivi pluriannuel. Encore faut-il que les relevés soient comparables entre eux. Avec un même repère de géoréférencement d'une campagne à l'autre, les nuages se superposent directement ; sans lui, chaque campagne repart de zéro et l'historique ne vaut plus rien. C'est aussi ce qui amortit la première intervention : elle constitue la référence dont toutes les suivantes se déduisent.

La méthode ne dépend pas de l'équipement

Ce qui a été fait sur ce mélangeur ne tient pas à sa nature, mais à trois conditions réunies : un équipement dont la géométrie évolue sous contrainte thermique ou mécanique, une dégradation qui se produit là où l'inspection visuelle n'accède pas, et une fenêtre d'intervention courte imposée par l'exploitation. Dès que ces trois conditions sont réunies, la démarche se transpose. Le premier travail consiste alors à définir quels états doivent être comparés — et c'est ce choix, davantage que le matériel de relevé, qui détermine la valeur de la campagne.
