Jumeau numérique de postes haute tension : 80 postes modélisés pour RTE
Relever, modéliser et renseigner un patrimoine électrique dense, dangereux d'accès et documenté par des plans anciens.
Un poste haute tension est un actif dense, étendu et dangereux d'accès. Ses plans ont souvent plusieurs décennies. Pour l'exploiter, le maintenir et le faire évoluer, il faut savoir précisément ce qui est en place. C'est l'objet du projet JUMP, Jumeaux numériques postes, engagé par RTE pour numériser en 3D ses postes électriques. IMAG'ING accompagne RTE dans ce contrat cadre depuis près de quatre ans. 80 postes ont été relevés, modélisés et rendus à ce jour, en collaboration avec 21 Groupes Maintenance Réseau (GMR) dans toute la France.
Le jumeau numérique d'un poste électrique : connaître, visualiser, exploiter
Le programme JUMP vise à créer des maquettes 3D collaboratives des postes haute tension. Elles servent à mieux connaître le patrimoine, à le visualiser et à exploiter les actifs techniques qui y sont liés.
Concrètement, ces jumeaux numériques répondent à cinq enjeux :
- fiabiliser la connaissance du patrimoine ;
- rendre les études de conception plus robustes ;
- mieux préparer les interventions sur le terrain ;
- optimiser les scénarios de travaux ;
- faciliter la collaboration entre les parties prenantes.
Numérisation 3D d'un poste haute tension : du relevé à la maquette LOD 300

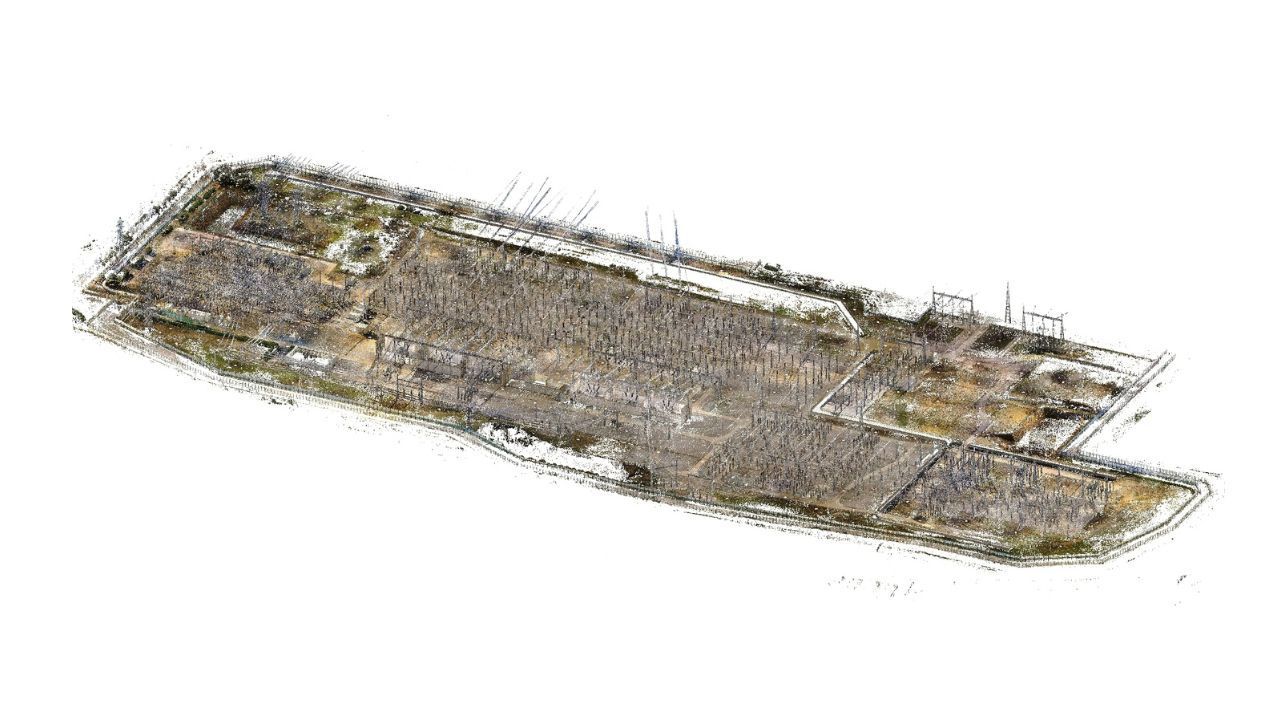

Les postes sont relevés au scanner laser 3D statique. Le nuage de points obtenu fixe la position réelle de chaque ouvrage, structure et équipement. L'accès à un poste haute tension ne s'improvise pas : il impose des formations et des habilitations particulières, et un cadre d'intervention strict. Les équipes IMAG'ING sont formées et habilitées pour y intervenir. C'est une condition d'entrée, avant toute considération technique. Les prestations couvrent des relevés partiels ou complets, ainsi que la création ou la mise à jour de maquettes existantes.
Les nuages de points sont mis à disposition de RTE sur une plateforme web de visualisation, accessible sans logiciel spécialisé. Les équipes IMAG'ING modélisent ensuite les nuages en s'appuyant sur les données d'entrée techniques fournies par RTE : plans, documentation technique. La maquette est conforme au terrain, au niveau de détail LOD 300 : géométrie, dimensions et position exactes de chaque objet.
Des métadonnées sur chaque équipement
Chaque objet modélisé embarque ses métadonnées : zones de sécurité, année de fabrication, modèle, type. C'est ce qui fait la différence entre une maquette qui se regarde et un jumeau numérique qui s'exploite. Une zone de sécurité attachée à un équipement, c'est une information directement utile à qui prépare une intervention.
80 postes, 2 millions de m², 850 cellules
À ce jour, 80 postes haute tension ont été rendus. Cela représente 2 millions de m² de surface de site relevés et 850 cellules modélisées et renseignées. Le travail se fait avec 21 GMR différents, partout en France : autant d'interlocuteurs, de configurations et de contraintes d'accès. Un tel volume ne se traite pas poste après poste avec les mêmes gestes. IMAG'ING a développé de nombreux outils internes pour optimiser la production et les fait évoluer en continu, pour gagner en rapidité d'exécution et en qualité, et garantir une modélisation homogène d'un poste à l'autre.
Un parc d'ouvrages à documenter, des plans anciens, des sites dangereux d'accès ?
Nos équipes relèvent, modélisent et structurent la donnée pour que vos études, votre maintenance et vos travaux partent de l'existant réel.
Pourquoi confier le jumeau numérique de vos postes à IMAG'ING ?
Une représentation fiable, visuelle et exploitable des ouvrages existants. Les études partent de l'existant réel, les interventions se préparent à distance avec les zones de sécurité sous les yeux, les scénarios de travaux se comparent sur la même base. La valeur d'IMAG'ING tient à un point : relier la donnée terrain à des livrables directement exploitables, nuages de points, maquettes BIM, supports de contrôle, visualisation collaborative et données structurées. Ce qui vaut pour un poste haute tension vaut pour tout parc industriel étendu : le point de départ est toujours de décider quels usages la maquette doit servir, ce qui fixe le niveau de détail et le coût.
